在先進半導體封裝領域，混合鍵合（Hybrid Bonding）作為一項突破性技術，正逐步成為推動芯片集成度提升和性能優化的關鍵手段。該技術通過直接實現芯片間金屬與介電層的鍵合，取代傳統焊料連接，為高性能計算、人工智能和存儲芯片等應用提供了高密度、低功耗的互連方案。
基本概念與工藝原理

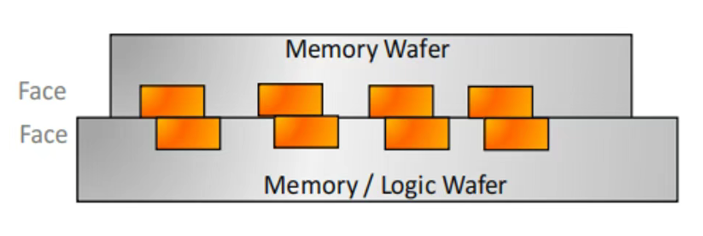

混合鍵合是一種用于芯片間（die-to-die）連接的先進封裝技術，包括晶圓對晶圓（wafer-to-wafer）鍵合和芯片對晶圓（die-to-wafer）鍵合兩種形式。其核心在于通過金屬焊盤與周圍氧化物的直接接觸實現連接，無需任何填充材料如焊料。鍵合結構由氧化物鍵合與金屬鍵合共同構成：金屬焊盤會略微凹陷，使氧化物先發生鍵合，隨后金屬焊盤再完成鍵合。這種設計去除了焊料，提升了連接質量與電氣性能，同時鍵合后的氧化物提供機械強度。
工藝原理方面，混合鍵合結合了介電鍵合和金屬互連?；玖鞒淌加诒砻骖A(yù)處理：晶圓需經過化學機械拋光/平坦化（CMP）和表面活化及清洗處理，以確保表面平整潔凈且具親水性。電介質的表面粗糙度閾值需低于0.5nm，銅焊盤則需低于1nm。
隨后進行預對準鍵合：在室溫下緊密貼合后，介質SiO?上的懸掛鍵實現橋連，形成SiO?-SiO?間的鍵合。此步驟可能涉及熱壓鍵合或陽極鍵合，在溫度（200-400°C）和壓力（幾十到幾百牛頓）下促使介電材料分子形成化學鍵。

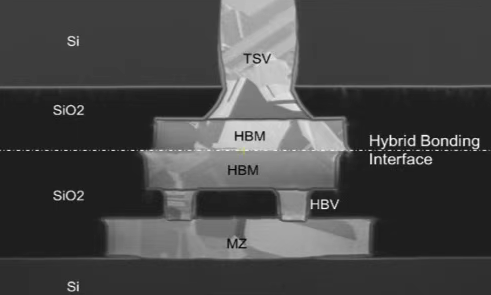

初始鍵合后，通過熱退火處理（溫度通常在300°C至400°C之間）促進介質SiO?反應和金屬Cu的互擴散，形成永久鍵合。退火過程中，銅因熱膨脹系數大于SiO?而體積膨脹，使兩片晶圓上的銅相互接觸并擴散，實現銅與銅之間的直接連接。
混合鍵合的類型與關鍵設備
混合鍵合主要分為晶圓到晶圓（Wafer-to-Wafer，W2W）鍵合和芯片到晶圓（Die-to-Wafer，D2W）鍵合兩種類型。
W2W鍵合適用于面積較小、良率較高的芯片，如CMOS圖像傳感器和3D NAND，其優勢在于對準和鍵合步驟分開，顆粒更少，更加干凈，但無法執行晶圓分類來選擇已知良好芯片，可能導致缺陷芯片粘合到良好芯片上。D2W鍵合適用于大芯片和異構集成，能夠測試和鍵合已知良好芯片，提高良率，但更容易形成污染，且技術實現難度更高，主要體現在亞微米級對準精度和界面共面性控制。
關鍵設備包括晶圓鍵合設備、芯片鍵合設備和表面處理設備。設備核心組件包括高精度對準系統、真空系統、溫度控制系統、壓力控制系統、清潔模塊和等離子體激活模塊。
應用案例與技術優勢
混合鍵合已在多個領域?qū)崿F(xiàn)應用。在3D芯片堆疊中，AMD的3D V-Cache技術采用臺積電SoIC-X的die-to-wafer混合鍵合，將CPU與額外緩存芯片緊密連接，提升系統性能；HBM高帶寬內存通過混合鍵合實現多層堆疊，增加帶寬。在異構集成方面，該技術使不同工藝節點制造的芯片（如射頻芯片、傳感器、處理器）有效結合，形成高性能封裝體，應用于物聯網設備和智能手機。圖像傳感器領域，混合鍵合將像素陣列芯片與邏輯芯片分離，擴大背照式結構可用面積，如索尼CMOS圖像傳感器。此外，3D NAND存儲、汽車電子與5G通信也逐步采用混合鍵合，以滿足高集成、低延遲需求。
混合鍵合技術優勢顯著。首先，混合鍵合實現極高密度互連，互連間距可達亞微米級乃至納米級，較熱壓鍵合技術提高15倍密度，允許更多連接點，增加數據通信帶寬。其次，由于省去中間介質如焊錫，直接銅對銅連接具有更低電阻，降低信號傳輸能量損失和時間延遲，速度提升11.9倍，帶寬密度提升191倍。第三，緊湊結構和直接導電路徑改善熱管理，降低20%堆疊熱阻，提升散熱效率。第四，推動2.5D和3D封裝發展，減少87%的TSV互連面積需求，提升空間利用率，實現小型化與高性能封裝。最后，功耗顯著降低，耗能只有微凸塊的三分之一甚至更低，混合鍵合芯片能耗降低20倍，HBM芯片降低17%動態功耗。
技術難點與挑戰
【盡管優勢突出，混合鍵合實施面臨諸多挑戰。工藝要求極為嚴格：清潔度需1級/ISO 3級或更好潔凈室和設備，臺積電和英特爾正邁向ISO 2或ISO 1級別；表面光滑度要求電介質粗糙度低于0.5nm，銅焊盤低于1nm；對準精度需達到±100nm甚至更高。良率控制是另一大難點，顆粒是主要敵人，高度僅1微米的顆粒可導致直徑10毫米的粘合空隙，從而引發鍵合缺陷，確保數十億連接點成功鍵合難度大。熱預算管理也需關注，例如HBM應用要求較低沉積和退火溫度（低于300-350°C范圍），以防止DRAM刷新退化。
成本問題突出，清潔度要求和工具增加導致成本大幅上升，混合鍵合工藝涉及許多傳統上僅由晶圓廠專用的工具，OSAT公司經驗較少，相關設備和材料成本較高。材料兼容性方面，需確保鍵合過程中不同材料間熱膨脹系數匹配，否則可能導致應力問題和可靠性挑戰。工藝集成挑戰包括流程復雜、產業鏈配套能力不足，以及增加未使用技術。
此外，在3D集成中，良率問題更為凸顯，如果任何芯片失效，整個堆疊結構都會受影響，需通過已知合格芯片（KGD）方案解決，但D2W鍵合可能引入切割碎屑污染，需采用激光切割和等離子切割等先進技術緩解。熱管理也構成挑戰，堆疊層數越多，散熱越困難，可能限制3D集成優勢。
