隱冠半導體壓電部門專注于精密定位執行器的研發、生產制造、銷售;是國內壓電領域極少數擁有從壓電陶瓷材料到壓電陶瓷電機再到納米精度壓電運動臺全產品鏈研發與批量生產能力的高科技企業,公司具有豐富的產業化經驗。
隱冠打造精密運動臺、特種電機、壓電產品和關鍵零部件四大產品線,配備先進的精密運動控制測試平臺和一批專用工具,具備良好的生產測試條件。
隱冠半導體成立于2019年,是一家專注半導體制造、量檢測和先進封裝裝備精密運動平臺及核心部件研發與生產的高科技創新型企業。
晶圓劃片機是半導體后道封測中晶圓切割和WLP切割環節的關鍵設備。在一個晶圓上,通常有幾百個至數千個芯片連在一起。它們之間留有80μm至150μm的間隙,此間隙被稱之為劃片街區(Saw Street)。將每一個具有獨立電氣性能的芯片分離出來的過程叫做劃片或切割(Dicing Saw)。半導體晶圓劃片機是將含有很多芯片的晶圓分割成晶片顆粒,為下道粘片工序做好準備,其切割的質量與效率直接影響到芯片的質量和生產成本。
劃片機國產化率較低,亟待提升。根據公告,全球半導體劃片機每年有120億的市場規模,中國市場占25%。整個半導體劃片機市場被日本DISCO壟斷,國內廠家市場份額不到5%。隨著日本半導體設備的禁運,國內設備的市場空間和機會逐漸釋放。
在異構集成設計中,制造小芯片需要更多切割,使得劃片機的用量和精度提升。根據QYR(恒州博智)的統計及預測,2023年全球劃片機市場銷售額達到17.25億美元,預計2030年將達到25.16億美元,2024-2030年CAGR為5.4%。
晶圓劃片主要有刀輪切割和激光切割兩種,刀片切割是使用最廣泛的切割工藝,占市場份額的80%,用在較厚的晶圓(>100μm)切割,具備效率高、成本低、使用壽命長。激光切割屬于非接觸式加工,市場占比約20%,主要適用于切割較薄的晶圓(<100μm),具有高精度、高效率,且可避免對晶體硅表面造成損傷(厚度不到30μm的晶圓則使用等離子切割,等離子切割速度快)。Chiplet技術切割芯粒最重要的設備就是激光劃片機。

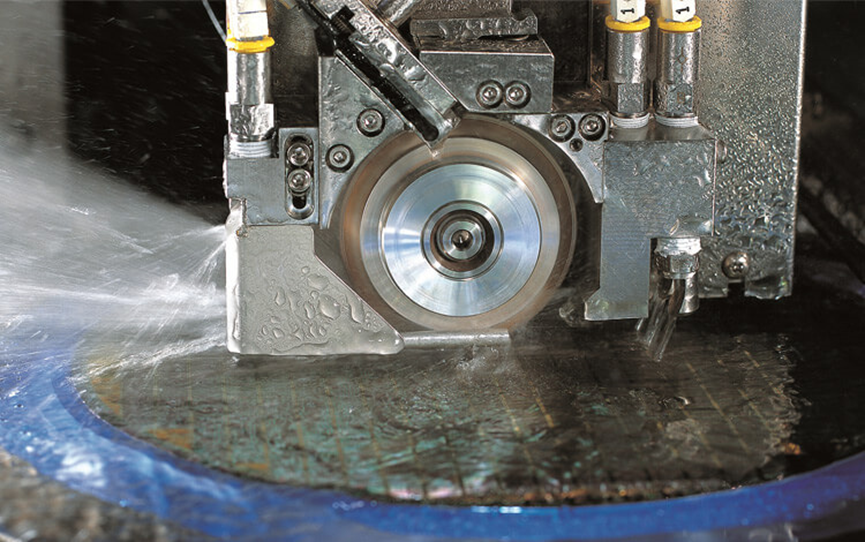

(刀片切割原理圖)
由于劃片的對象是成本昂貴的晶圓,劃片設備必須具有高精度和高可靠性。先進3D疊層封裝要求晶圓及芯片的厚度越來越薄,甚至到了50μm以下。超薄晶圓對機械應力和熱應力非常敏感,要求劃片過程應力越小越好。
(圖片來源于網絡)

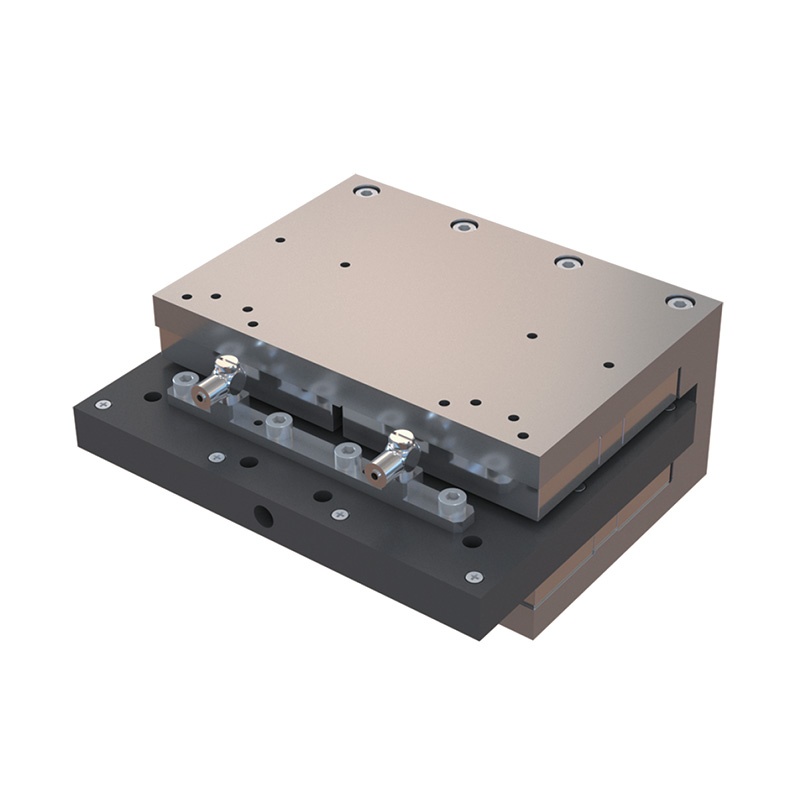

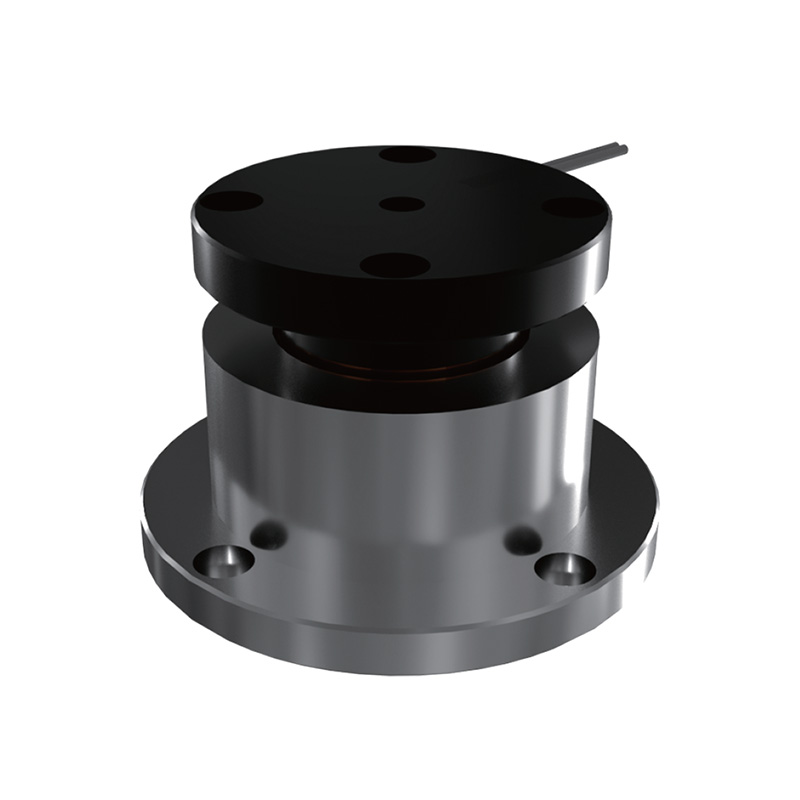

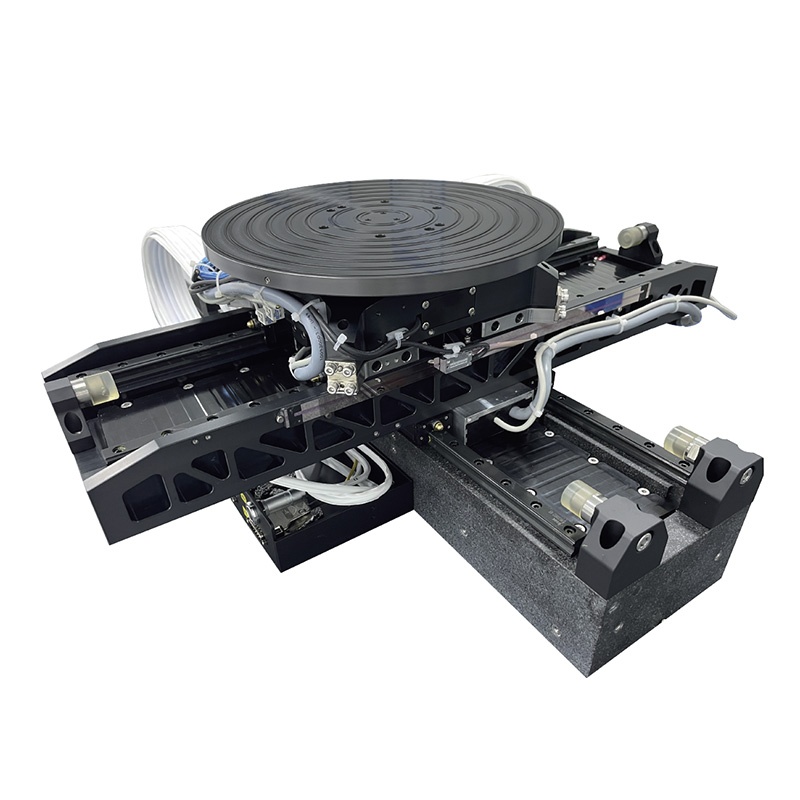

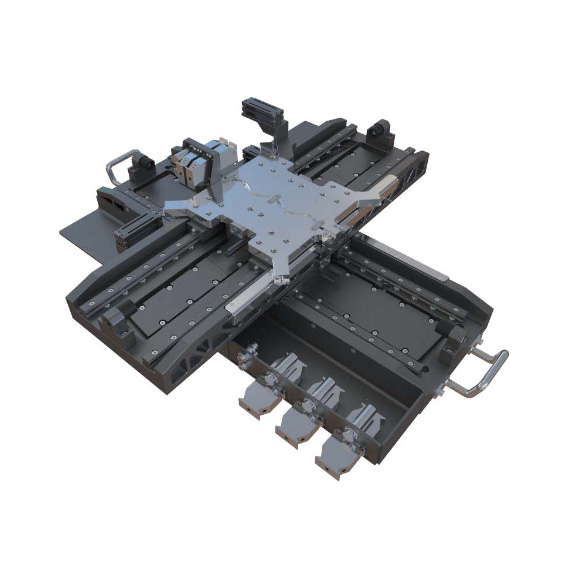

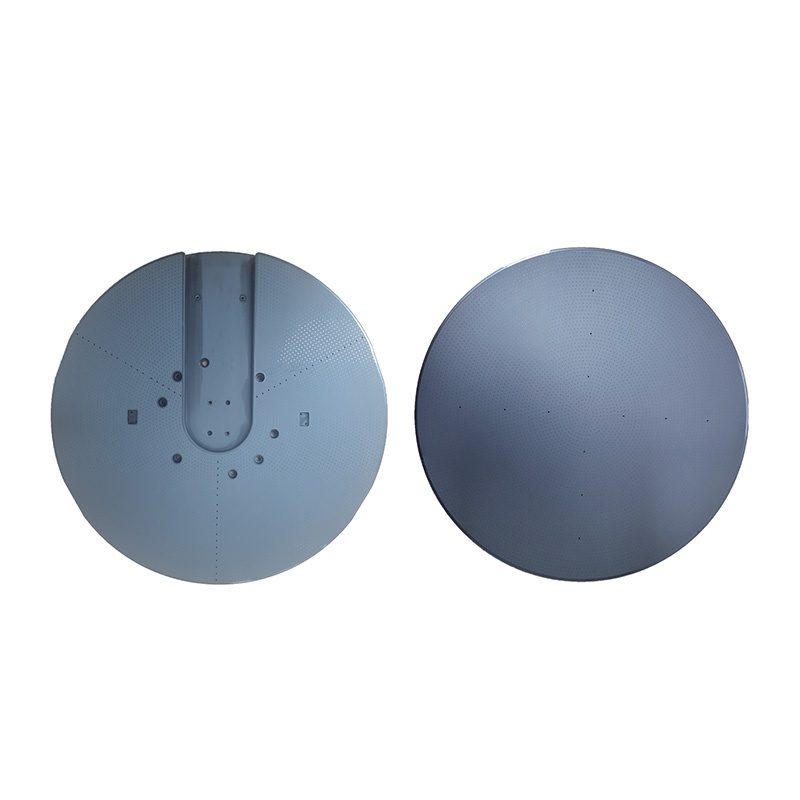

針對半導體晶圓劃片設備這個領域,隱冠基于多年的精密運動系統開發經驗,可提供高速、高精度的直驅運動系統。對于直線軸,可提供高精度的直驅解決方案,XY軸雙向重復精度可達±0.5μm,Z軸雙向重復精度可達±0.2μm。對于旋轉軸,可提供高精度、高剛度的DD馬達解決方案,雙向重復精度達±2arcsec。對于晶圓吸附,可提供多規格兼容的多孔質陶瓷吸盤。同時,為降低Z軸發熱風險,可提供磁浮式音圈電機、主動式水冷音圈電機、磁力彈簧等核心零部件解決方案。通過隱冠高度模塊化的設計,更加便于客戶以低擁有成本來實現極大的配置靈活性。
隱冠半導體擁有覆蓋全國主要城市的售后團隊,為您提供全方位的技術支持。
(最新行業技術數據來自于互聯網等其他公開信息來源)
