隨著半導體行業的飛速發展，半導體的生產工藝越來越復雜，尤其是5nm工藝的逐步成熟完善，3nm工藝不斷突破的情況下，芯片電路單元的尺寸越小，芯片生產過程中就越容易出現各種缺陷。一般來說，根據電子系統檢測中的“十倍法則”，在基材層面發現的故障傳導到芯片級別會造成成本十倍的增加，所以缺陷檢測系統在半導體行業極其重要。根據檢測目標在工藝流程中的位置，我們可以將缺陷檢測系統分為無圖案晶圓缺陷檢測系統和有圖案缺陷檢測系統。無圖案晶圓缺陷檢測系統多用于硅片出廠檢測和晶圓制造的前道工藝環節，是對硅片進行缺陷檢測并定位，幫助找到工藝環節出現的問題。有圖案缺陷檢測系統需要對已經完成全部或部分工藝的晶圓進行缺陷檢測，及時發現工藝異常。半導體缺陷檢測系統廣泛的應用于各種半導體器件的工藝流程中，包括但不限于CPU，儲存器，邏輯集成電路等等。

半導體行業對晶圓缺陷檢測主要有兩個關鍵需求：1）可以準確識別出晶圓的缺陷，并得到缺陷的具體信息，包括缺陷的位置，面積大小等等。2）滿足大規模工業化生產的速度和產能需求，實現實時檢測。

半導體行業中缺陷檢測的方法目前主要有兩種：自動光學檢測（Automatic Optic Inspection, AOI）以及掃描電子顯微鏡檢測（Scanning Electron Microscope, SEM）。自動光學檢測系統基于光學原理，主要方式是通過設計照明系統對被測目標進行照明（分為明場，暗場，透射場等成像方式），利用成像系統對被測物體成像，通過圖像傳感器（CMOS/CCD）轉化為數字圖像信號由上位計算機系統做圖像分析后實現缺陷檢測。掃描電子顯微鏡檢測系統通過匯集能量極高的極窄電子束轟擊被測樣品表面，通過逐點采集掃描光束與物質間的相互作用產生的微粒，從中獲取各種物理信息。

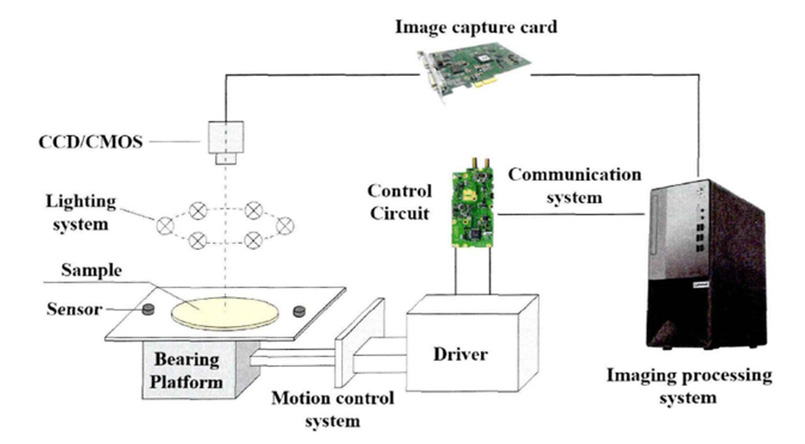

典型AOI系統結構示意圖（圖片來源自網絡）

比較兩種方法，自動光學檢測系統的優勢在于：1）速度快，采用面陣圖像傳感器拍攝一次圖像耗時極短。2）成本低，相機，光源，鏡頭可以自由組合，有效降低設備成本。3）視場大，成像范圍廣，選取合適的鏡頭可以實現晶圓全范圍檢測（Full Scale Scan），顯著提升設備的產率（Throughput）。自動光學檢測系統的缺點在于成像分辨率較低，晶圓缺陷的特征不明顯。掃描電子顯微鏡檢測系統的優勢在于分辨率高，精度高。但是因為是逐點檢驗，速度極慢，價格昂貴，無法滿足半導體工業大規模生產的要求。

在人工智能技術與大數據發展進步的今天，自動光學檢測系統不僅僅是一部檢測設備，對大量晶圓缺陷進行分類和統計，可以發現缺陷發生的原因，在工藝改善和生產良率提升中也正逐步發揮著更重要的作用，因此，可以預期未來自動光學檢測系統檢測技術將在半導體檢測中將會發揮越來越重要的作用。

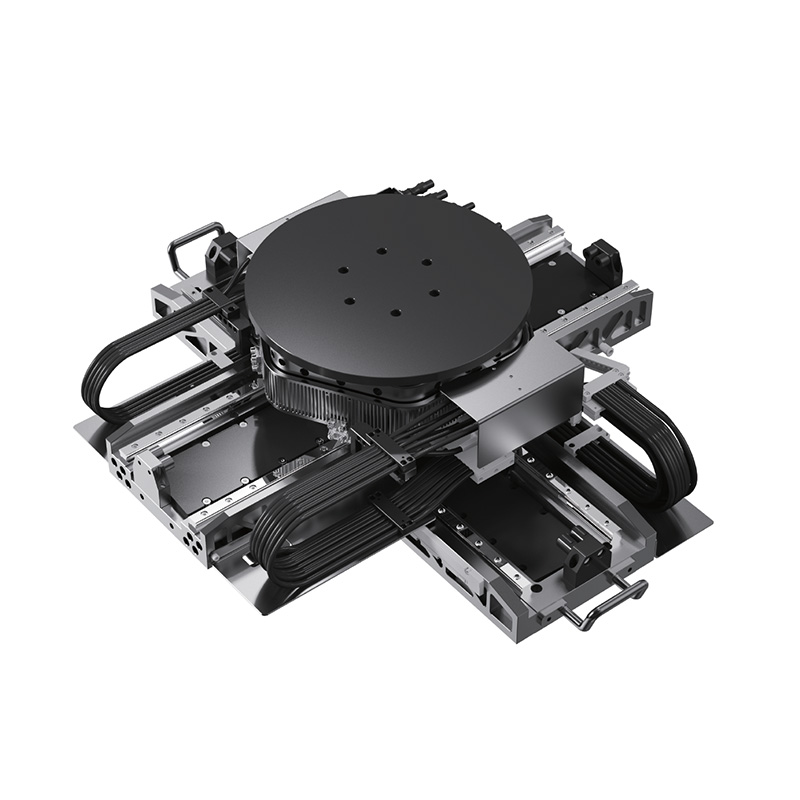

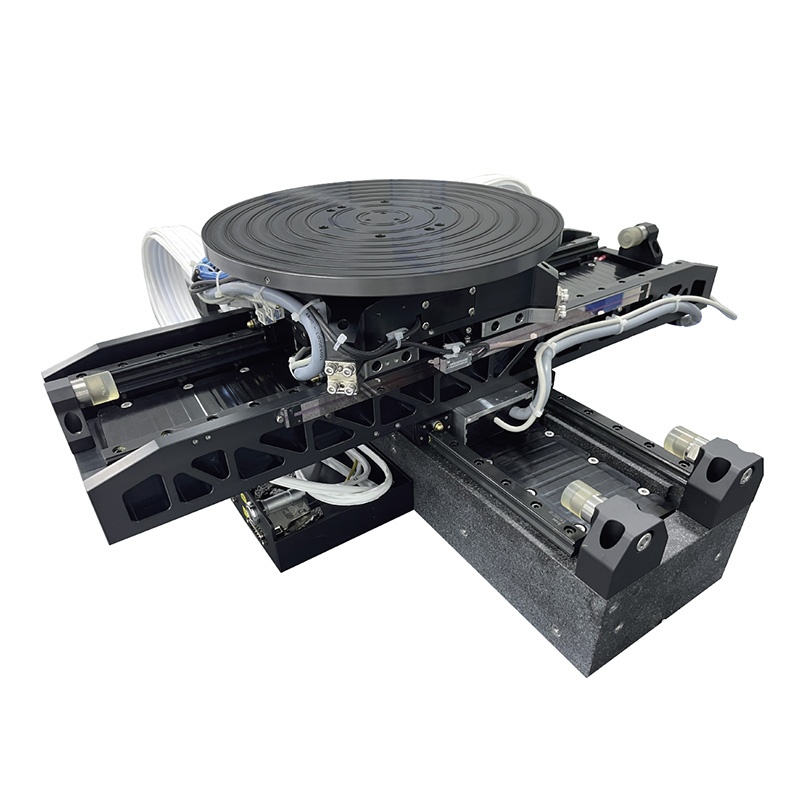

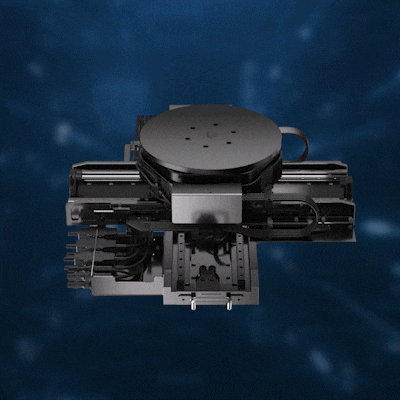

針對半導體自動光學檢測系統，隱冠半導體可提供兼容6/8/12英寸wafer的平臺解決方案，并可兼容Frame方案。同時為了應對不同的EFEM，我們還提供交接Pin選項。為了提高測量精度及產率，您可以選擇我們的自動對焦（autofocus）解決方案。隱冠半導體擁有覆蓋全國主要城市的售后團隊，為您提供全方位的技術支持。
