單片型壓電陶瓷致動器內部有很多陶瓷層及電極層,相互交叉疊堆,外部?jī)蓚?cè)印刷電極,將內部電極引出。通過精密打磨工藝,使每片壓電陶瓷的高度公差優于±5um。公司實現了從壓電陶瓷粉料到致動器成品 的全流通貫通,已實行批量化生產。目前產品已經在納米級定位、精密制造、點膠閥領域中應用。
|
|
尺寸A×B×H / Dimensions |
位移*/ Displacement |
阻滯力 **/ Blocking force |
電容***/Electrical capacitance |
諧振頻率 / Resonant frequency |
|
單位 |
mm×mm×mm |
μm |
N |
nF |
kHz |
|
公差 |
|
±15% |
最大值 |
±15% |
±15% |
|
PAA - S2 - 2 |
2×2×2 |
2.5 |
160 |
22 |
565 |
|
PAA - S3 - 2 |
3×3×2 |
2.5 |
350 |
60 |
475 |
|
PAA - S5 - 2 |
5×5×2 |
2.5 |
1000 |
170 |
320 |
|
PAA - S7 - 2 |
7×7×2 |
2.5 |
1960 |
390 |
235 |
|
PAA - S7M - 2 |
7×7×2 |
3 |
1960 |
610 |
235 |
|
PAA - S10 - 2 |
10×10×2 |
2.5 |
3900 |
800 |
165 |
*位移測試:驅動電壓0~150V,另PAA-S7M-2驅動電壓0-120V
**阻滯力測試:在150v驅動電壓下,將陶瓷伸長量壓縮為零的力
***電容測試條件:常溫環境,1Vpp/1kHz
尺寸A*B公差為0.1mm,H公差為±0.01mm
壓電陶瓷片默認不焊接線束
可選配焊接標準線束,長度75mm, AWG32, PTFE絕緣,產品編號后加W
其他規格可根據客戶需求進行定制

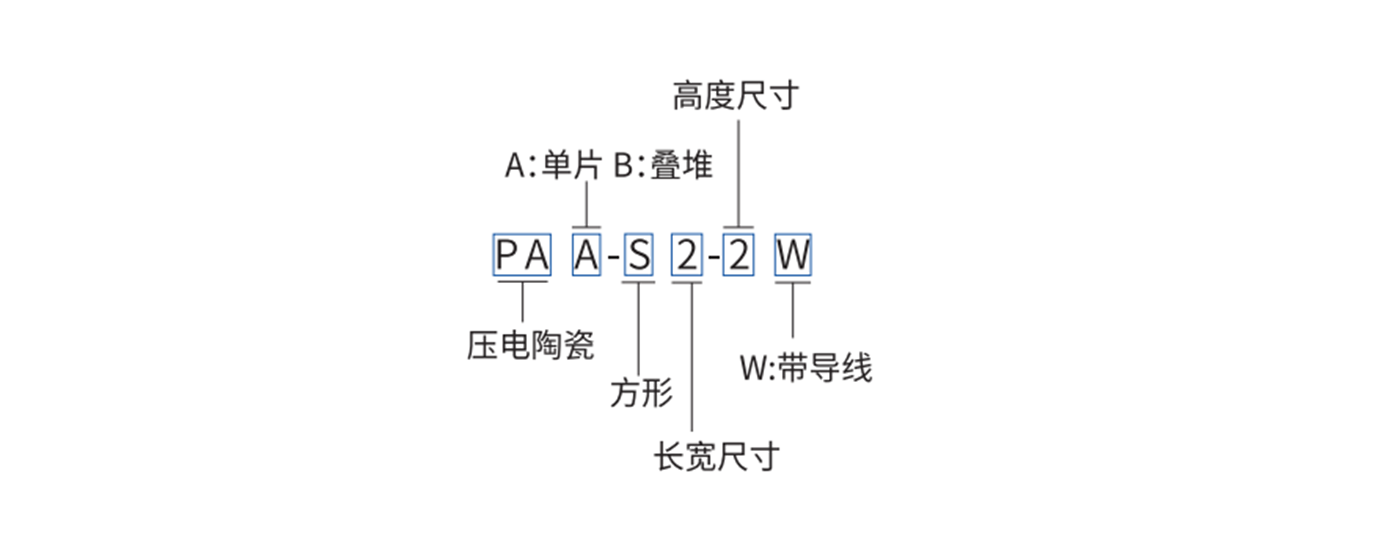

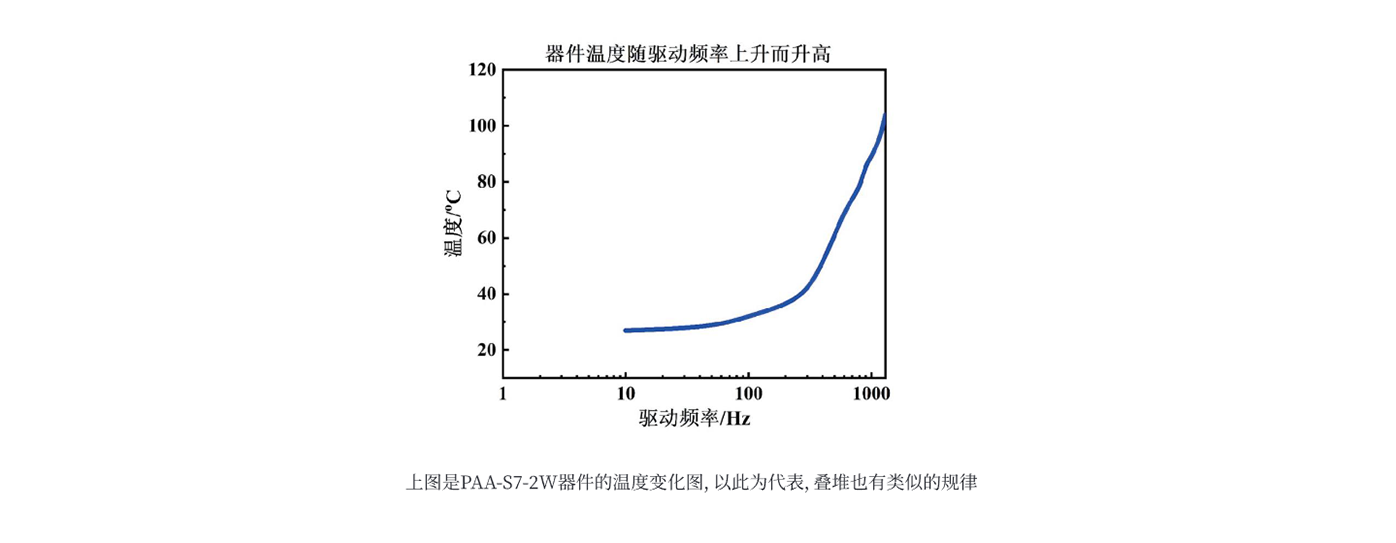

性能圖
