單片型壓電陶瓷致動器內部有很多陶瓷層及電極層,相互交叉疊堆,外部?jī)蓚?cè)印刷電極,將內部電極引 出。通過精密打磨工藝,使每片壓電陶瓷的高度公差優于±5um。公司實現了從壓電陶瓷粉料到致動器成品 的全流通貫通,已實行批量化生產。目前產品已經在納米級定位、精密制造、點膠閥領域中應用。
|
|

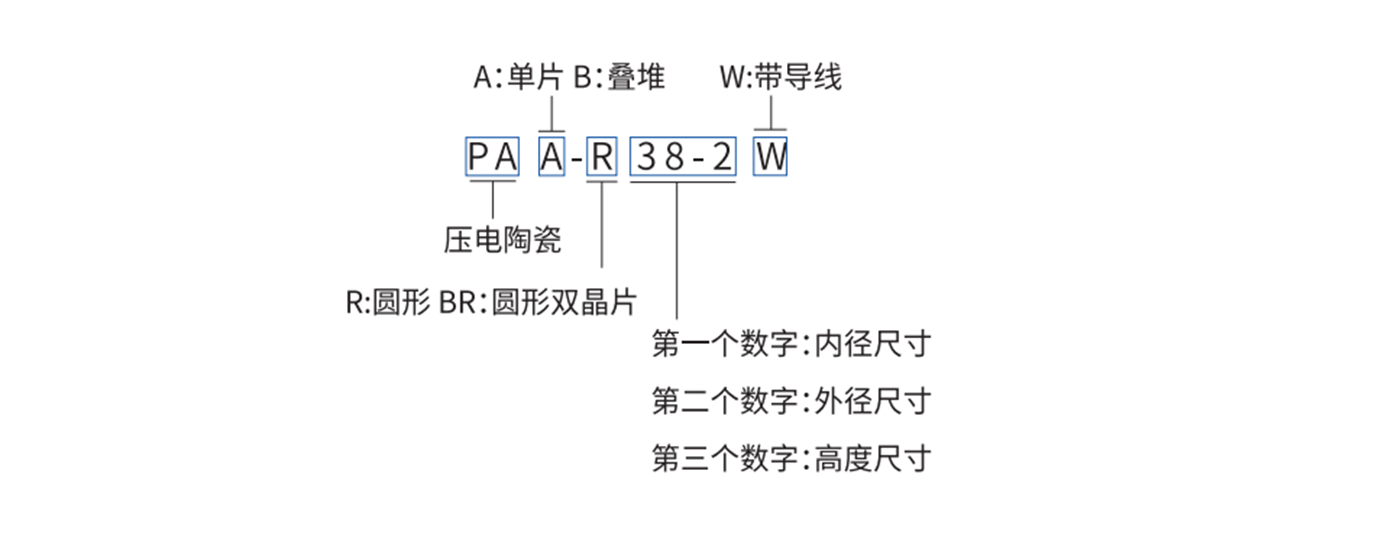

PAA-R38-2W |
單位 |
公差 |
|
運動軸 |
z |
- |
- |
|
最大位移 |
2.6 |
μm |
±15% |
|
遲滯 |
<15% |
- |
- |
|
負載 |
72 |
N |
最大值 |
|
阻滯力 (150V) |
1800 |
N |
最大值 |
|
電氣性能 |
- |
- |
- |
|
驅動電壓 |
150 |
V |
- |
|
諧振頻率 |
515 |
kHz |
最大值 |
|
諧振阻抗 |
150 |
mΩ |
±15% |
|
反諧振頻率 |
670 |
kHz |
最大值 |
|
介電損耗 |
<2.0% |
- |
- |
|
電容 |
550 |
nF |
±15% |
|
其他 |
- |
- |
- |
|
工作溫度范圍 |
-25 - 130 |
°C |
- |
|
電極 |
銀 |
- |
- |
|
電纜長度 |
75 |
mm |
±5mm |
|
居里溫度 |
230 |
°C |
- |
|

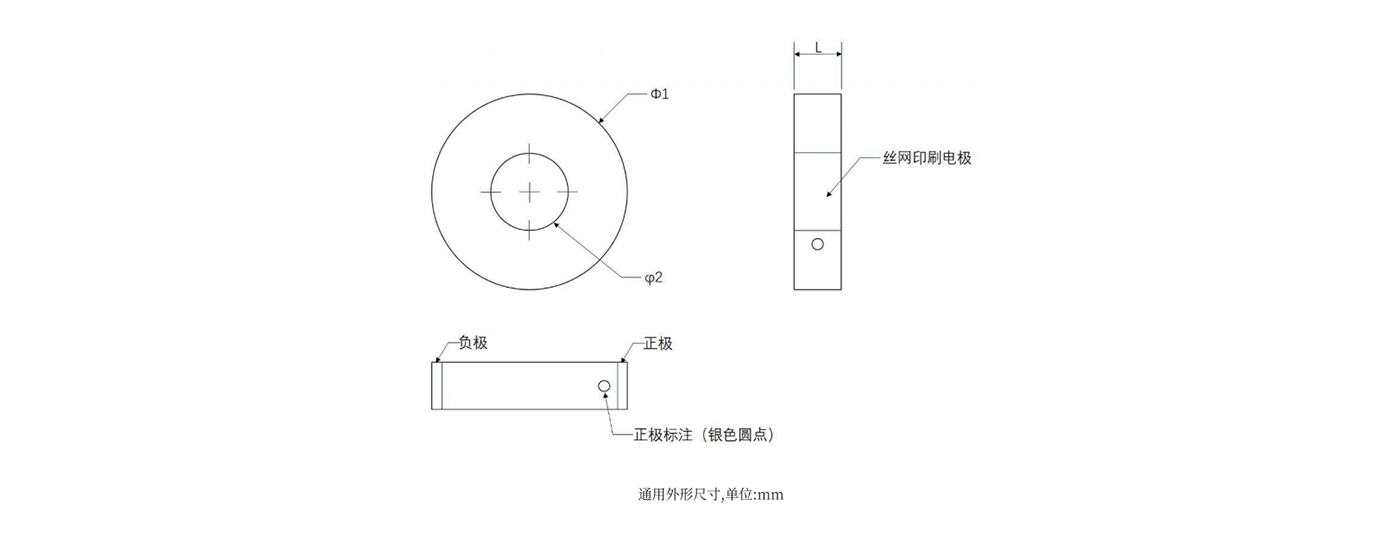

外觀尺寸 |
- |
- |
- |
|
Φ1 |
8.3 |
mm |
±0.1 mm |
|
?2 |
3 |
mm |
±0.1 mm |
|
L |
2 |
mm |
±5μm |
|
MTTF |
8.53 |
year |
- |
*MTTP測試條件:300V、85%濕度、85℃環境
可選配焊接標準線束,長度75mm,AWG32,PTFE絕緣,產品編號后加W
其他規格可根據客戶需求進行定制
驅動電壓：常見可選 50V、75V、100V、120V、150V，特殊最大驅動電壓可按需定制。
輸出位移：最大位移行程可選 3.5μm。
工作頻率：?jiǎn)纹罡唑?qū)動頻率 50kHz，可按需設計。
外形尺寸：外徑最小 3mm、最大 20mm；內徑最小 1mm、最大 10mm；高度最大 3mm 可定制。
焊接線束：滿足 AWG 標準時可選配，線束長度、朝向及焊點位置可定制。
