圓環單片和疊堆由壓電陶瓷層和內電極共燒而成,其具有驅動電壓小、位移量大、驅動力大、響應速度快、位移精度高的特點,相較于常規的方形單片或疊堆,環形疊堆散熱能力強,且中間通孔可支持安插各類支撐結構件。
|
參數 |

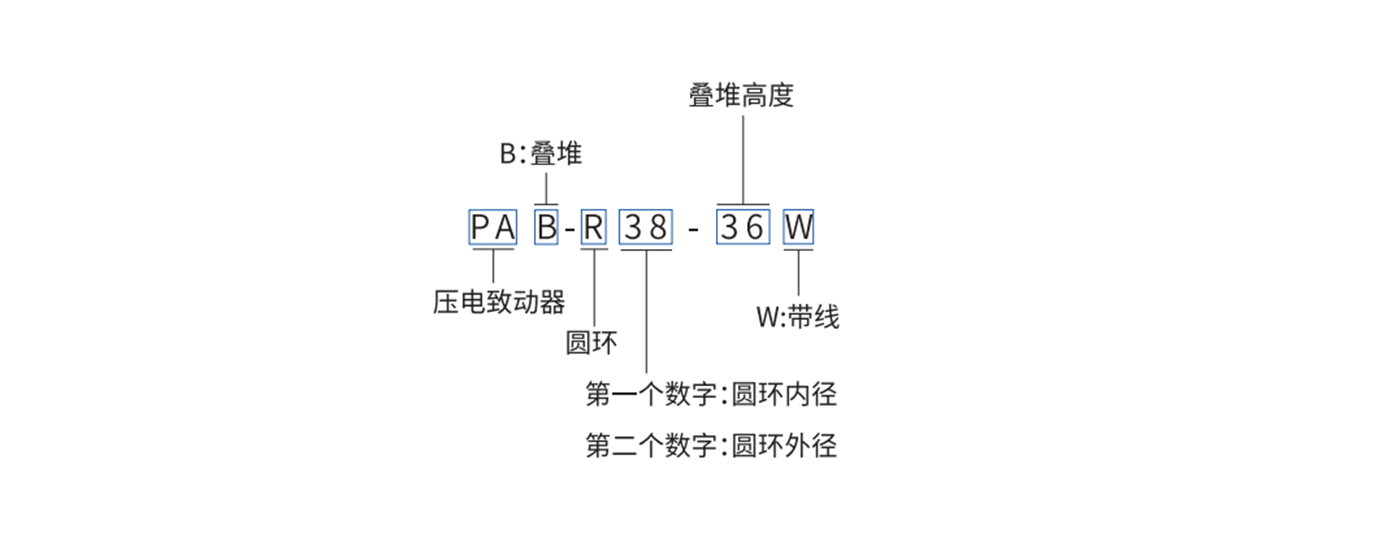

PAB - R38 - 9W |
PAB - R38 - 18W |
PAB - R38 - 20W |
PAB - R38 - 36W |
PAB - R38 - 60W |
單位 |
公差 |
|
運動軸 |
Z |
Z |
Z |
Z |
Z |
- |
- |
|
最大位移 |
10.8 |
21.0 |
25.0 |
44.0 |
75.0 |
μm |
±15% |
|
遲滯 |
<15% |
<15% |
<15% |
<15% |
<15% |
- |
- |
|
阻滯力 |
1600 |
1600 |
1600 |
1600 |
1600 |
N |
150V |
|
驅動電壓 |
0~150 |
0~150 |
0~150 |
0~150 |
0~150 |
V |
- |
|
諧振頻率 |
130 |
100 |
70 |
38 |
22 |
kHz |
最大值 |
|
諧振阻抗 |
66 |
70 |
72 |
76 |
86 |
mΩ |
- |
|
反諧振頻率 |
160 |
120 |
82 |
44 |
26 |
kHz |
最大值 |
|
介電損耗 |
2.08 |
1.99 |
1.98 |
1.9 |
1.92 |
％ |
- |
|
電容 |
2.1 |
5 |
7 |
10 |
17 |
μF |
±15% |
|
工作溫度范圍 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
-25~130 |
℃ |
- |
|
居里溫度 |
230℃ |
230℃ |
230℃ |
230℃ |
230℃ |
℃ |
- |
|
電極材質 |
銀 |
銀 |
銀 |
銀 |
銀 |
- |
- |
|
電纜長度 |
75 |
75 |
75 |
75 |
75 |
mm |
±5mm |
|

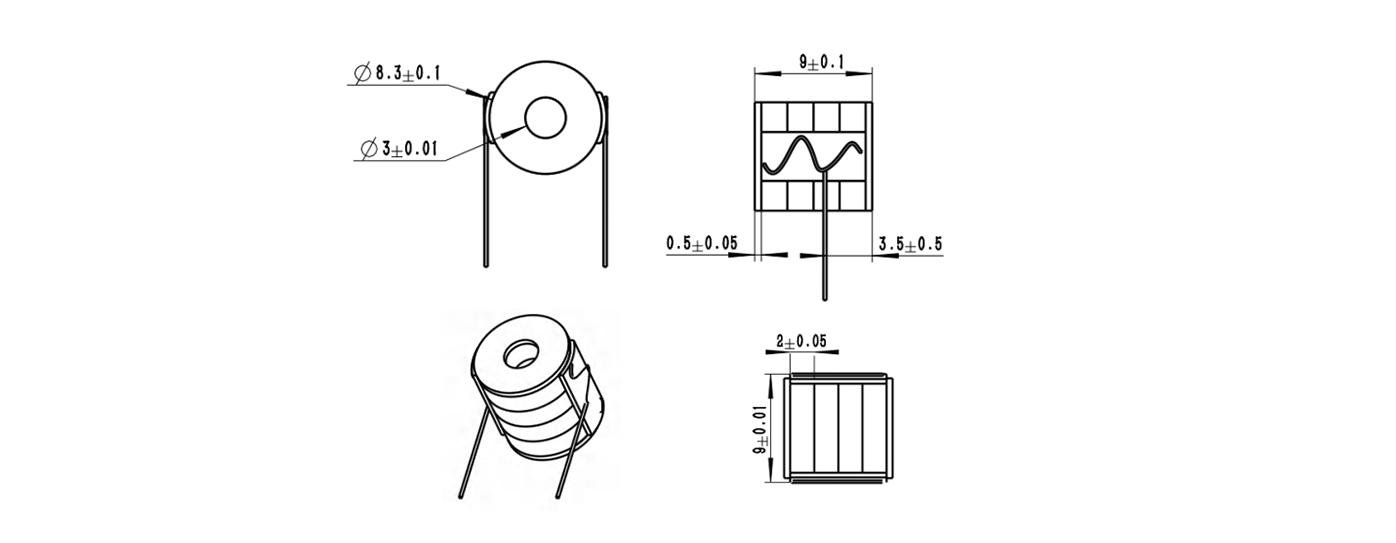

外觀尺寸 Φ 外 |
8.3 |
8.3 |
8.3 |
8.3 |
8.3 |
mm |
±0.1mm |
|
外觀尺寸 Φ 內 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
mm |
±0.1mm |
|
外觀尺寸高度 |
9 |
18 |
20 |
36 |
60 |
mm |
±0.05mm |
|
MTTF |
16 |
14 |
14 |
9 |
8 |
year |
- |
驅動電壓：常見可選 50V、75V、100V、120V、150V，特殊最大驅動電壓可按需定制。
輸出位移：最大位移行程可選 200μm。
工作頻率：疊堆長效工作頻率取決于諧振頻率和驅動電壓等，最高可達 30kHz 。
外形尺寸：外徑最小 3mm、最大 20mm；內徑最小 1mm、最大 10mm；高度最大 90mm 可定制。
焊接線束：滿足 AWG 標準時可選配，線束長度、朝向及焊點位置可定制。
閉環版本：可提供閉環版本產品 。
