多通道慣性電機伺服驅控器
1~3通道可配置，支持對隱冠公司PMIN系列壓電粘-滑式慣性電機閉環伺服控制，可實現多種電機驅動模式：開環步進運動模式，開環模擬量驅動模式，閉環運動模式。
高精度傳感器接口
提供高精度光柵尺信號輸入接口，支持增量光柵尺ABZ信號。
數字通訊控制
提供RS-485通訊接口，支持Modbus RTU協議，高效、多樣化的指令集可以滿足對電機的高性能運動控制，以及對驅控器狀態的即時監控。
|
基本功能 |
單位 |
C-90x.3B |
|
功能 |
1~3通道慣性電機伺服控制器，增量光柵尺閉環 |
|
|
輸出電壓 |
V |
0~70 |
|
最大輸出電流 |
0.5A /通道 |
|
|
接口和操作 |
||
|
通信接口 |
RS-485 |
|
|
電機/傳感器連接器 |
DB37針（母頭） |
|
|
傳感器類型 |
增量光柵尺，ABZ信號（電氣接口RS-422） |
|
|
通信協議 |
Modbus RTU |
|
|
上位機軟件 |
PMIN Soft Panel |
|
|
支持功能 |
點對點運動 |
|
|
其他 |
||
|
工作電壓 |
24VDC |
|
|
最大功率消耗 |
W |
50 |
|
工作溫度范圍 |
°C |
5~50 |
|

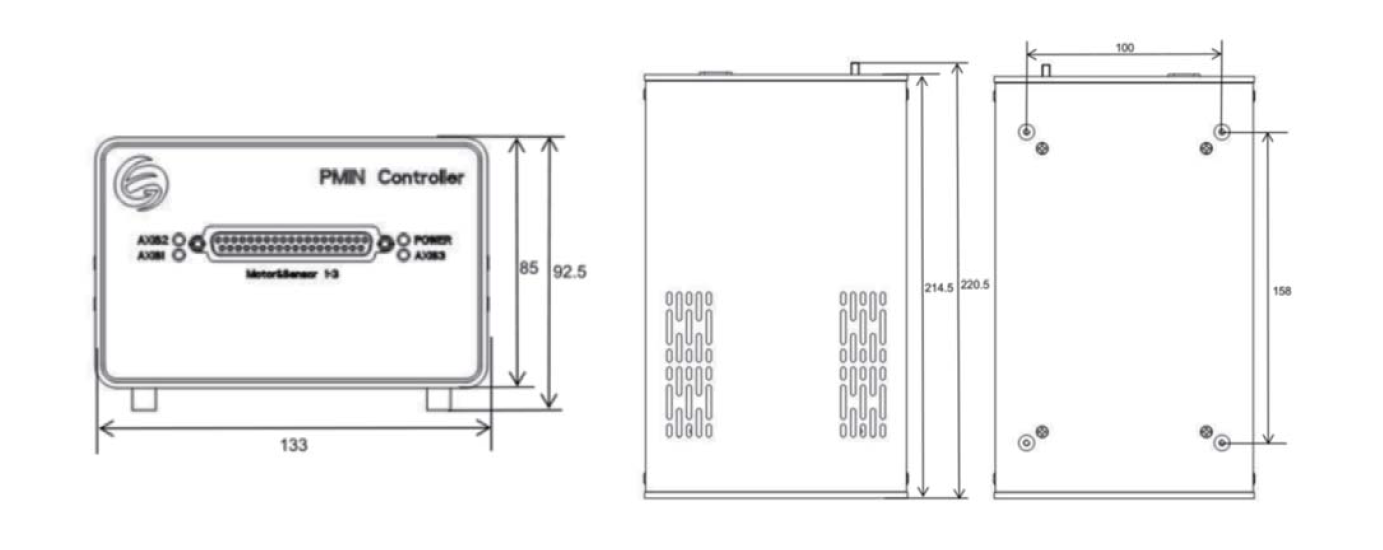

外形尺寸（不含支腳） |
mm×mm×mm |
133×221×85 (寬×高×深) |
