數字式多通道微步電機伺服驅控器
2~4通道可配置，支持對隱冠公司PMNL系列壓電微步電機高性能閉環伺服控制，可實現多種電機驅動模式：開環全步運動模式，開環模擬量驅動模式，閉環運動模式。
高精度傳感器接口
提供高精度光柵尺信號輸入接口，支持增量光柵尺ABZ信號，支持絕對光柵尺BissC信號。
數字通訊控制
提供RS-485通訊接口，支持Modbus RTU協議，高效、多樣化的指令集可以滿足對微步電機的高性能運動控制，以及對驅控器狀態的即時監控
|
基本功能 |
單位 |
B-54x.3B |
B-54x.3C |
|
功能 |
多通道微步電機伺服驅控器，光柵尺閉環 |
||
|
驅動電機數 |
2~4 |
||
|
輸出電壓 |
V |
-250~+250 |
|
|
峰值功率/通道 |
W |
45 |
|
|
平均輸出功率/通道 |
W |
15 |
|
|
峰值電流/通道 |
mA |
180 |
|
|
平均輸出電流/通道 |
mA |
60 |
|
|
接口和操作 |
|||
|
通信接口 |
RS-485 / Modbus RTU |
||
|
電機接口 |
HD-15（母頭） |
||
|
傳感器接口 |
DB-15（母頭） |
||
|
傳感器類型 |
增量尺 (ABZ) |
絕對尺(BiSS C) |
|
|
指令集 |
Modbus指令集 |
||
|
支持功能 |
點對點運動 |
||
|
其他 |
|||
|
工作電壓 |
V |
AC 220 |
|
|
最大功耗 |
W |
280 |
|
|
工作溫度范圍 |
℃ |
5~50 |
|
|

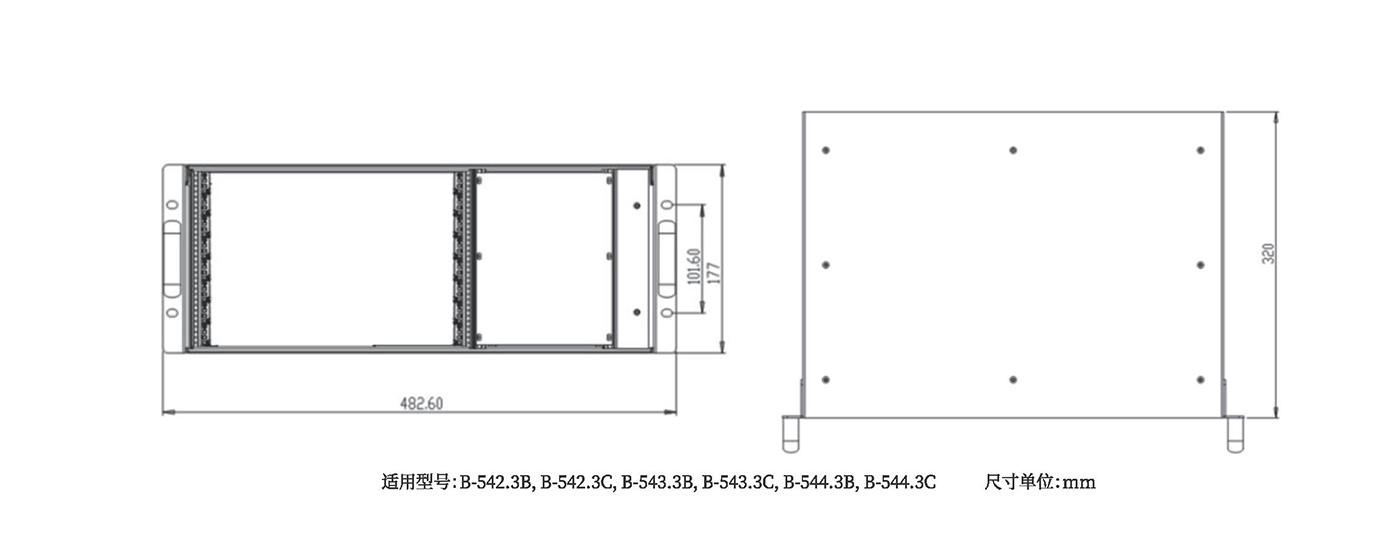

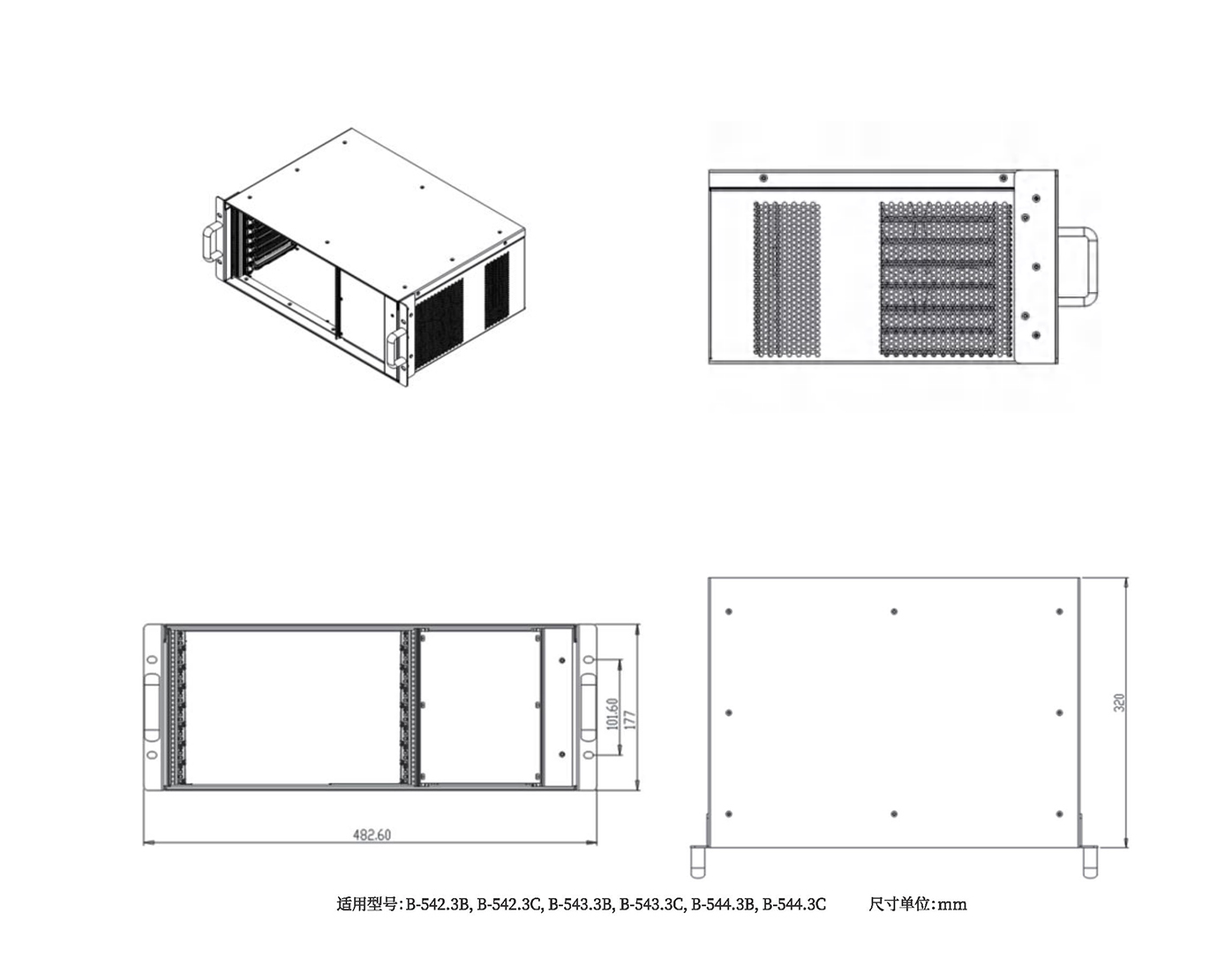

尺寸 |
mm×mm×mm |
482.6×88.1×295.5 |
|
|
凈重 |
Kg |
12 |
|
B-54x系列微步電機伺服驅控器
|
型號 |
說明 |
|
B-542.3B |
2通道微步電機伺服驅控器，4U機箱，增量光柵尺閉環，RS-485 |
|
B-542.3C |
2通道微步電機伺服驅控器，4U機箱，絕對光柵尺閉環，RS-485 |
|
B-543.3B |
3通道微步電機伺服驅控器，4U機箱，增量光柵尺閉環，RS-485 |
|
B-543.3C |
3通道微步電機伺服驅控器，4U機箱，絕對光柵尺閉環，RS-485 |
|
B-544.3B |
4通道微步電機伺服驅控器，4U機箱，增量光柵尺閉環，RS-485 |
|
B-544.3C |
4通道微步電機伺服驅控器，4U機箱，絕對光柵尺閉環，RS-485 |
