壓電預壓致動器

首頁 > 產品中心 > 壓電產品系列 > 壓電預壓致動器

B5型壓電預壓致動器

主要特點

1000N推力
10億次使用壽命的壓電陶瓷
亞納米級分辨率
結構簡單，體積小巧
適用高真空環境10??Pa
螺孔接口，可選配平面端頭和球形端頭

規格書下載使用手冊獲取

合作咨詢分享

主要應用

靜態和動態精密定位
光纖定位調節
激光調諧
微納技術

性能簡介

預壓致動器是一種壓電陶瓷疊堆的鎧裝設備，起到保護疊堆和方便安裝的作用，同時預壓致動器內部對壓電陶瓷施加了預壓力，可提供一定的拉力和對位移輸出的調節。預壓致動器可內部集成應變片實現閉環控制。

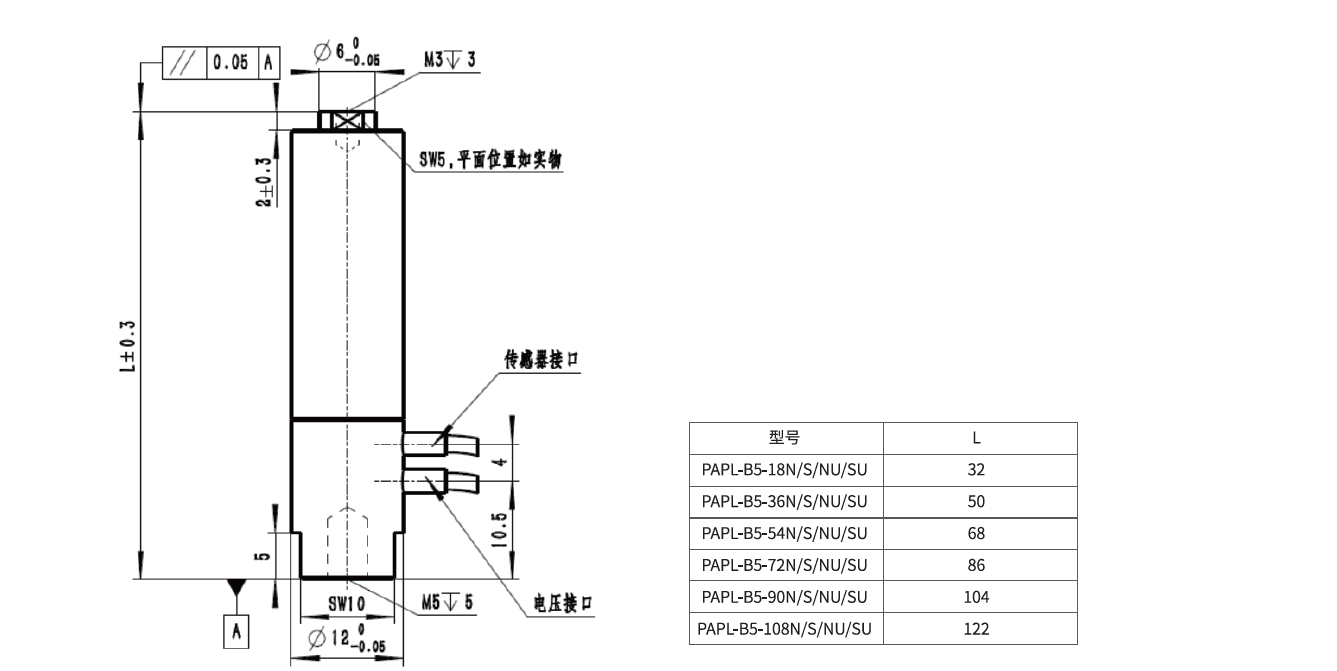

機械尺寸圖

默認輸出端為內螺紋，可定制其他輸出端結構。

技術參數

<<<左滑查看更多參數

	單位	公差	PAPL-B5-18N	PAPL-B5-36N	PAPL-B5-54N	PAPL-B5-72N	PAPL-B5-90N	PAPL-B5-108N
行程@150V*	μm	±20%	18	36	54	72	90	108
電容**	μF	±20%	1.5	3	4.5	6	7.5	9
開環分辨率	nm	典型值	0.18	0.36	0.54	0.72	0.9	1.08
集成傳感器			SGS	SGS	SGS	SGS	SGS	SGS
閉環分辨率***	nm	典型值	0.36	0.72	1.08	1.44	1.8	2.16
諧振頻率	kHz	±20%	18	14	10	8.5	7	6
剛度	N/μm	±20%	57	27	19	15	12	10
推力****	N	最大值	1000	1000	1000	1000	1000	1000
拉力	N	最大值	50	50	50	50	50	50
工作電壓	V		-20~150	-20~150	-20~150	-20~150	-20~150	-20~150
工作溫度范圍	°C		-20~80	-20~80	-20~80	-20~80	-20~80	-20~80
電壓接口			LEMO FFA.00.250
傳感器接口			LEMO FFA.0S.304
線長	m	±0.02m	1.5	1.5	1.5	1.5	1.5	1.5

* 空載下位移輸出

** 電容測試條件：常溫環境，1Vpp，1kHz

*** 閉環參數只適用閉環版本的壓電預壓致動器

**** 推力測試：驅動電壓0~150V

其他規格可根據客戶需求進行定制

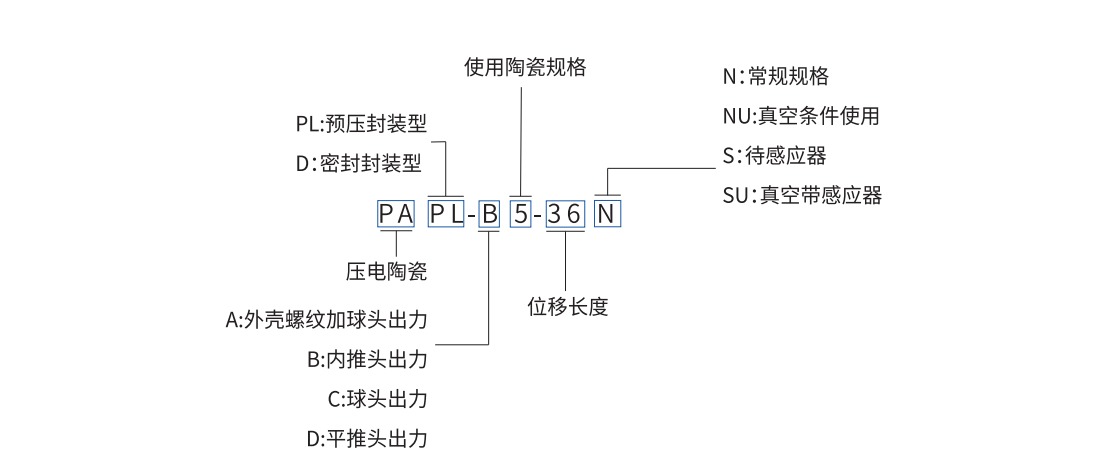

型號解讀

<<<左滑查看更多參數

定制信息

PAPL系列B5型預壓致動器，開環版本
型號	說明
PAPL-B5-18N	B5型壓電預壓致動器，有效行程18μm，開環
PAPL-B5-36N	B5型壓電預壓致動器，有效行程36μm，開環
PAPL-B5-54N	B5型壓電預壓致動器，有效行程54μm，開環
PAPL-B5-60N	B5型壓電預壓致動器，有效行程60μm，開環
PAPL-B5-90N	B5型壓電預壓致動器，有效行程90μm，開環
PAPL-B5-108N	B5型壓電預壓致動器，有效行程108μm，開環
PAPL系列B5型預壓致動器，應變片閉環版本
型號	說明
PAPL-B5-18S	B5型壓電預壓致動器，有效行程18μm，應變片閉環
PAPL-B5-36S	B5型壓電預壓致動器，有效行程36μm，應變片閉環
PAPL-B5-54S	B5型壓電預壓致動器，有效行程54μm，應變片閉環
PAPL-B5-60S	B5型壓電預壓致動器，有效行程60μm，應變片閉環
PAPL-B5-90S	B5型壓電預壓致動器，有效行程90μm，應變片閉環
PAPL-B5-108S	B5型壓電預壓致動器，有效行程108μm，應變片閉環
PAPL系列B5型預壓致動器，開環、真空兼容版本
型號	說明
PAPL-B5-18NU	B5型壓電預壓致動器，有效行程18μm，開環，真空兼容至10??Pa
PAPL-B5-36NU	B5型壓電預壓致動器，有效行程36μm，開環，真空兼容至10??Pa
PAPL-B5-54NU	B5型壓電預壓致動器，有效行程54μm，開環，真空兼容至10??Pa
PAPL-B5-60NU	B5型壓電預壓致動器，有效行程72μm，開環，真空兼容至10??Pa
PAPL-B5-90NU	B5型壓電預壓致動器，有效行程90μm，開環，真空兼容至10??Pa
PAPL-B5-108NU	B5型壓電預壓致動器，有效行程108μm，開環，真空兼容至10??Pa
PAPL系列B5型預壓致動器，應變片閉環、真空兼容版本
型號	說明
PAPL-B5-18SU	B5型壓電預壓致動器，有效行程18μm，應變片閉環，真空兼容至10??Pa
PAPL-B5-36SU	B5型壓電預壓致動器，有效行程36μm，應變片閉環，真空兼容至10??Pa
PAPL-B5-54SU	B5型壓電預壓致動器，有效行程54μm，應變片閉環，真空兼容至10??Pa
PAPL-B5-60SU	B5型壓電預壓致動器，有效行程72μm，應變片閉環，真空兼容至10??Pa
PAPL-B5-90SU	B5型壓電預壓致動器，有效行程90μm，應變片閉環，真空兼容至10??Pa
PAPL-B5-108SU	B5型壓電預壓致動器，有效行程108μm，應變片閉環，真空兼容至10??Pa
