靜電吸盤（ESC）是半導體工藝中硅片等襯底的夾持工具。ESC以靜電吸附為基本原理在施加外部高壓后，通過靜電吸盤產生的庫侖力或者梯度力來固定硅片等襯底的。

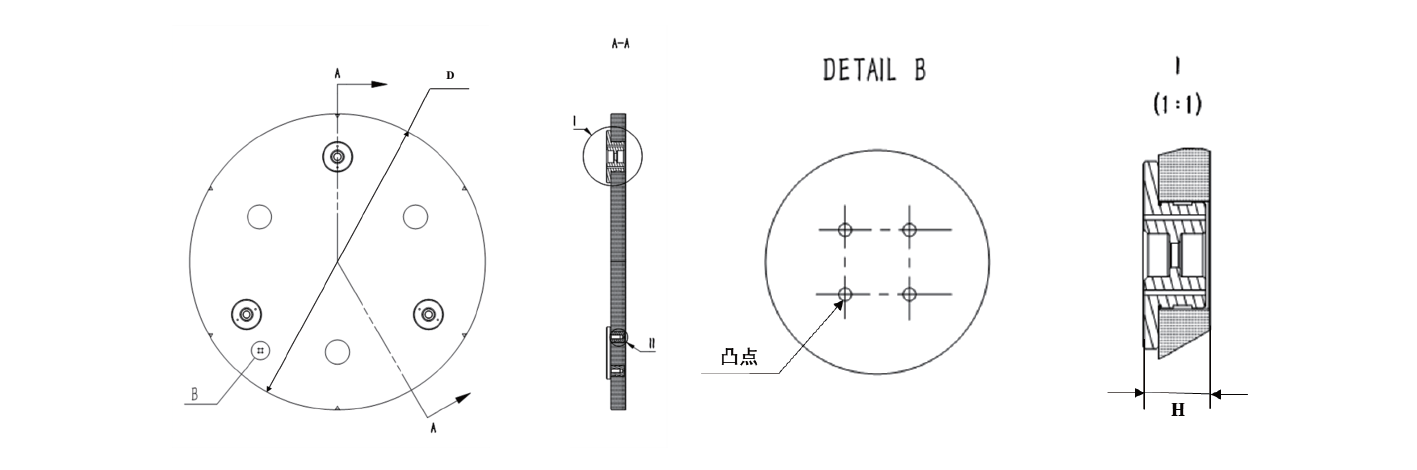

通用外形尺寸，單位:mm
|
|
6inch ESC |
8inch ESC |
12inch ESC |
單位 |
|
原理類型 |
庫倫型或梯度力 |
庫倫型或梯度力 |
庫倫型或梯度力 |
|
|
電極類型 |
雙電極或叉指電極 |
雙電極或叉指電極 |
雙電極或叉指電極 |
|
|
精度 |
|
|
|
|
|
全局平面度 |
＜2 |
＜2 |
＜5 |
μm |
|
平行度 |
＜30 |
＜30 |
＜30 |
μm |
|
電氣性能 |
|
|
|
|
|
標準吸附電壓 |
1000 |
1000 |
1000 |
V |
|
漏電流 |
＜5 |
＜5 |
＜5 |
nA |
|
性能參數 |
|
|
|
|
|
吸附力 |
≥8（庫倫型） |
≥12（庫倫型） |
≥30（庫倫型） |
N |
|
外觀尺寸 |
|
|
|
|
|
直徑 |
144 |
194 |
294 |
mm |
|
厚度 |
12.6 |
12.6 |
12.6 |
mm |
*電極數量、平面度指標、外形尺寸和相關結構均可定制化設計
