磁浮集成式ZT臺采用創新性的雙軸耦合設計理念，具有非常緊湊扁平的輪廓尺寸，能實現垂向軸與旋轉軸2自由度的高精度、高剛度運動。
旋轉軸可無限制旋轉，垂向采用了獨特的大行程磁浮重力補償技術，降低了垂向電機的載荷，很大程度提高了垂向運動性能和壽命。
該磁浮集成式ZT臺也可集成在YG(隱冠)的XY臺之上，實現模塊化搭配組裝。

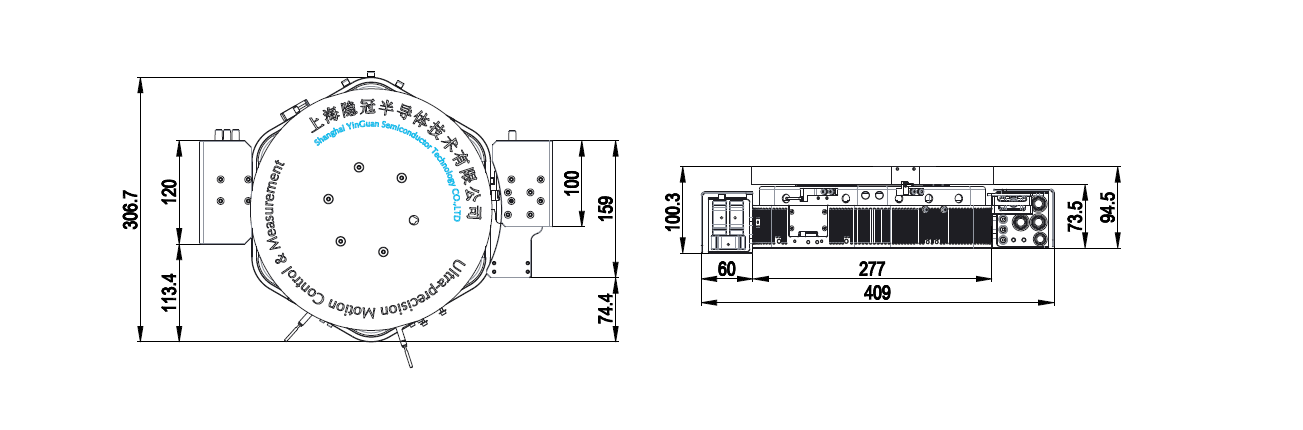

*接口尺寸數據來源于MZT90,且垂向處于中間位。
|
技術指標 |
單位 |
MZT90-10 |
MZT90-20 |
MZT90-25 |
|||
|
軸 |
|
Z |
T |
Z |
T |
Z |
T |
|
行程 |
|
10 mm |
360°,Infinite |
20 mm |
360°,Infinite |
25 mm |
360°,Infinite |
|
最大速度 |
|
100 mm/s |
900°/s |
100 mm/s |
900°/s |
100 mm/s |
900°/s |
|
加速度 |
|
2 m/s² |
6280°/s² |
2 m/s² |
6280°/s² |
2 m/s² |
6280°/s² |
|
精度 |
|
±0.6μm/1mm |
±3 arcsec |
±0.6μm/1mm |
±3 arcsec |
±0.6μm/1mm |
±3 arcsec |
|
雙向重復精度 |
|
±0.3μm/1mm |
±2 arcsec |
±0.3μm/1mm |
±2 arcsec |
±0.3μm/1mm |
±2 arcsec |
|
位置穩定性（3σ） |
|
±15 nm* |
±0.2 arcsec |
±15 nm* |
±0.2 arcsec |
±15 nm* |
±0.2 arcsec |
|
直線度 |
|
2 μm |
NA |
2 μm |
NA |
2 μm |
NA |
|
軸向跳動 |
|
NA |
±2 μm |
NA |
±2 μm |
NA |
±2 μm |
|
徑向跳動 |
|
NA |
±2 μm |
NA |
±2 μm |
NA |
±2 μm |
|
機械特征 |
|
|
|
|
|
|
|
|
驅動負載（無負載） |
Kg |
8.2 |
|
|
|
|
|
|
轉動慣量 |
Kg•m² |
0.00336 |
|
|
|
|
|
|
最大負載 |
Kg |
2（可定制） |
|
|
|
|
|
|
平臺質量 |
Kg |
9.1 |
9.1 |
12.3 |
12.3 |
12.3 |
12.3 |
|
外觀尺寸 |
mm×mm×mm |
409×306.7×73.5 （不帶負載） |
|
|
|
||
|
平臺材料 |
|
航空鋁 |
|
|
|
|
|
在MZT90 系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括編碼器等選項。
|
表1編碼器選項 |
|
|
-S1 |
標準款，Renishaw編碼器 |
|
-S2 |
高端款，Heidenhain編碼器 |
