平面式二維精密位移臺采用了XY一體化、正交性設計理念，具有超薄的輪廓尺寸，能實現水平向X/Y軸2自由度的高精度、高剛度直線運動。

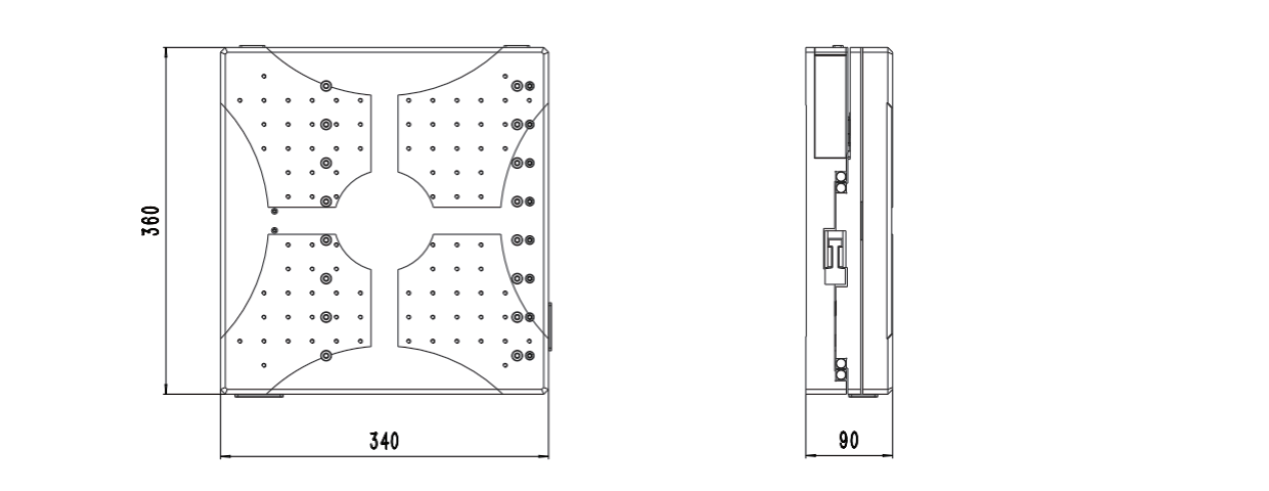

*接口尺寸數據來源于PL90
|
技術指標 |
單位 |
PL90-100 |
PL90-200 |
PL90-300 |
|
行程 |
mm |
±50 |
±100 |
±150 |
|
最大速度 |
m/s |
0.3 |
0.5 |
0.5 |
|
加速度 |
g |
0.4 |
0.4 |
0.4 |
|
精度 |
μm |
±1.5 |
±2 |
±2 |
|
雙向重復精度 |
μm |
±0.5 |
±0.5 |
±0.5 |
|
直線度 |
μm |
±2 |
±3 |
±5 |
|
平面度 |
μm |
±2 |
±3 |
±5 |
|
俯仰 |
arcsec |
±15 |
±20 |
±25 |
|
橫滾 |
arcsec |
±15 |
±20 |
±25 |
|
偏擺 |
arcsec |
±15 |
±20 |
±25 |
|
正交性 |
arcsec |
20 |
20 |
20 |
|
機械特征 |
||||
|
驅動負載（無負載）_Upper axis |
Kg |
6 |
8.6 |
11.5 |
|
驅動負載（無負載）_Lower axis |
Kg |
15 |
18 |
20 |
|
最大負載 |
Kg |
10 |
10 |
10 |
|
平臺質量 |
Kg |
22 |
26 |
31 |
|
外觀尺寸 |
mm×mm×mm |
380×380×90 |
380×380×90 |
430×430×90 |
|
平臺材料 |
|
航空鋁，黑色陽極氧化 |
||
在PL90系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括行程、編碼器、高精度標定等選項。
|
表1行程選項 |
|
|
-100 |
100mm行程位移平臺，配置直線電機和限位 |
|
-200 |
200mm行程位移平臺，配置直線電機和限位 |
|
-300 |
300mm行程位移平臺，配置直線電機和限位 |
|
表2編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，RS422 |
|
-S3 |
絕對式光學式編碼器，BISS |
