重載垂向定位臺采用創新楔形機構的設計思想，具有緊湊扁平的輪廓尺寸，通過高剛度導柱和高精度絲杠結構，使得平臺具有非常高的定位精度、重復定位精度和大負載能力。

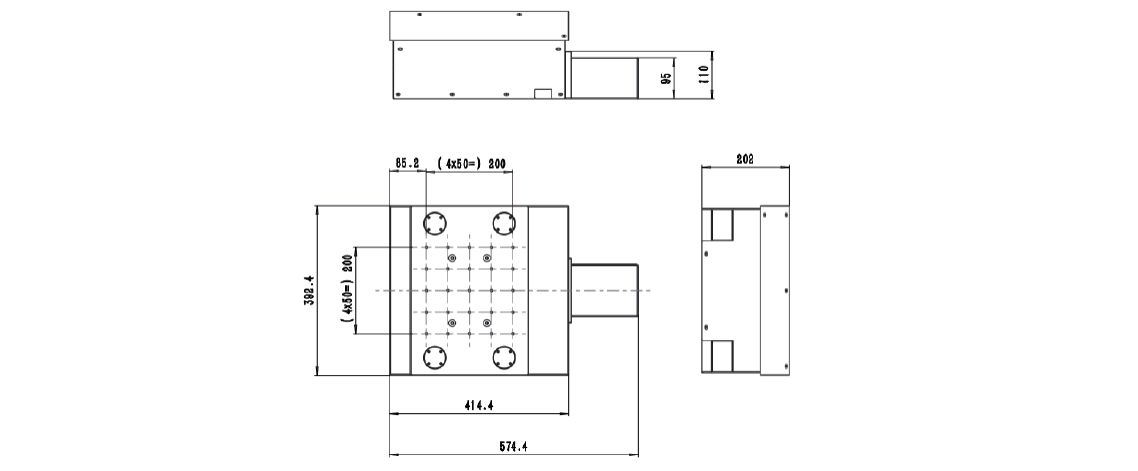

*接口尺寸數據來源于MZH400,且垂向處于中間位。
|
技術指標 |
單位 |
MZH400-25 |
|
行程 |
mm |
25 |
|
最大速度 |
mm/s |
20 |
|
加速度 |
mm/s² |
50 |
|
精度 |
μm |
±1 |
|
雙向重復精度 |
μm |
±0.5 |
|
直線度 |
μm |
±3 |
|
俯仰 |
|
100µrad(21arcsec) |
|
橫滾 |
|
100µrad(21arcsec) |
|
偏擺 |
|
100µrad(21arcsec) |
|
正交性 |
|
100µrad(21arcsec) |
|
機械特征 |
|
|
|
驅動負載（無負載） |
Kg |
23 |
|
最大負載 |
Kg |
50 |
|
平臺質量 |
Kg |
44 |
|
外觀尺寸 |
mm×mm×mm |
574.4×392.4×202 |
|
平臺材料 |
|
航空鋁，黑色陽極氧化 |
在MZH400系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括行程、編碼器等選項。
|
表1行程選項 |
|
|
-10 |
10mm行程位移平臺，配置伺服電機和限位 |
|
-20 |
20mm行程位移平臺，配置伺服電機和限位 |
|
-30 |
30mm行程位移平臺，配置伺服電機和限位 |
|
表2編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp |
|
-S2 |
增量式數字光學式編碼器，RS422 |
|
-S3 |
絕對式光學式編碼器，BISS |
