平面式精密堆疊位移臺，具有超薄的輪廓尺寸，滿足單軸、多軸使用情況，實現高精度、高剛度水平直線運動。
|
技術指標 |
MTS80-25 |
MTS80-50 |
|
行程 |
±25mm |
±50mm |
|
最大速度（空載） |
0.5m/s |
0.5m/s |
|
加速度（空載） |
0.5g |
0.5g |
|
雙向重復定位精度 |
±0.3µm |
±0.3µm |
|
精度（校準后） |
±0.5µm |
±0.5µm |
|
直線度 |
±1µm |
±1µm |
|
平面度 |
±1µm |
±1µm |
|
俯仰 |
75µrad |
75µrad |
|
偏擺 |
50µrad |
50µrad |
|
最大負載 |
4kg |
6kg |
|
峰值推力 |
23.8N |
35.7N |
|
持續推力 |
6.0N |
8.9N |
|
動子質量 |
0.71kg |
1.08kg |
|
總質量 |
1.49kg |
2.35kg |
|

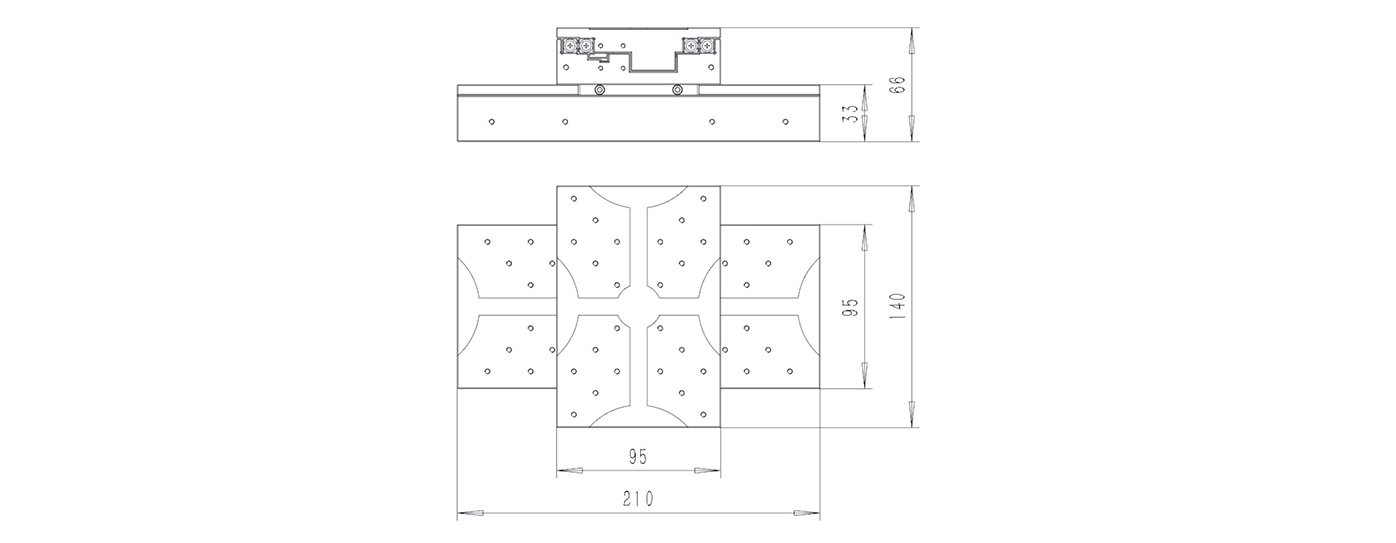

外觀尺寸 |
140mmX95mmX33mm |
210mmX95mmX33mm |
