X軸
Z軸
T軸
晶圓生產控制應用，例如薄膜計量、關鍵尺寸檢查等
極坐標精密位移臺采用高度模塊化、超薄型等設計理念，實現X、Z和T軸3自由度的高精度、高剛度直線和旋轉運動。其中垂向采用了獨特的大行程磁浮重力補償技術，降低垂向電機的載荷，很大程度地提高垂向運動性能和壽命。
*接口尺寸數據來源于PS150，且垂向處于下限位。
|
技術指標 |
單位 |
PS150-155 |
||
|
軸 |
|
X |
Z |
T |
|
行程 |
|
155 mm |
25 mm |
360°,Infinite |
|
最大速度 |
|
400 mm/s |
40 mm/s |
900°/s |
|
加速度 |
|
4m/s² |
1m/s² |
6280°/s² |
|
精度 |
|
±1μm |
±0.4μm |
±3 arcsec |
|
雙向重復精度 |
|
±0.5μm |
±0.2μm/1mm |
±2 arcsec |
|
直線度 |
|
6 μm |
NA |
NA |
|
俯仰 |
|
±20μrad |
NA |
NA |
|
橫滾 |
|
±20μrad |
NA |
NA |
|
偏擺 |
|
±20μrad |
NA |
NA |
|
軸向跳動 |
|
NA |
NA |
±2 μm |
|
徑向跳動 |
|
NA |
NA |
±2 μm |
|
機械特征 |
|
|
|
|
|
驅動負載（無負載） |
|
12 |
5.4 |
NA |
|
轉動慣量 |
Kg•m² |
0.00401 |
0.00401 |
0.00401 |
|
最大負載 |
Kg |
2（可定制） |
|
|
|
平臺質量 |
Kg |
44 |
44 |
44 |
|
外觀尺寸 |
mm×mm×mm |

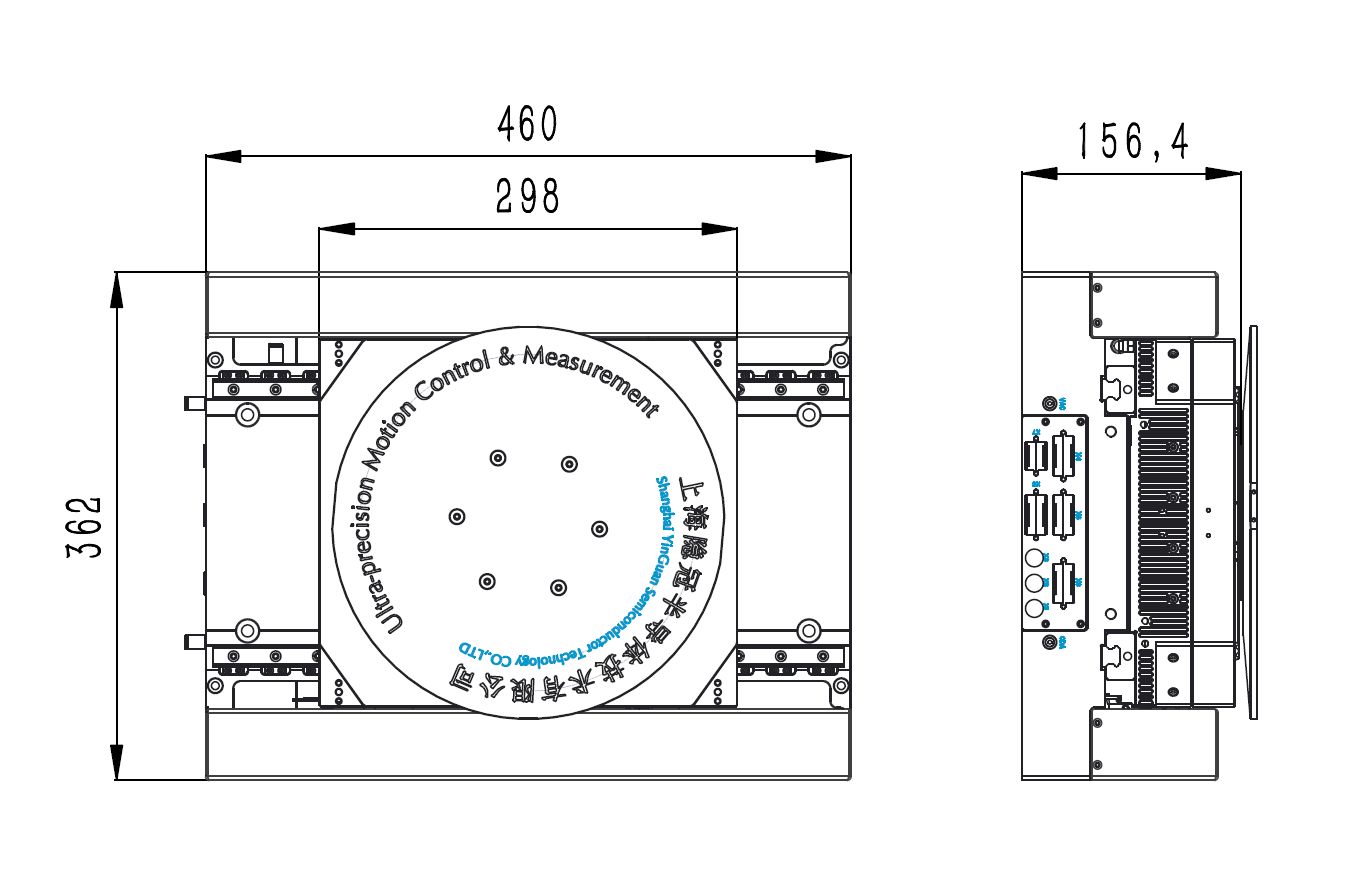

460×362×156.4（垂向機械下限位） |
|
|
|
平臺材料 |
|
航空鋁，陽極氧化 |
|
|
在PS150系列產品序列里，配置了可根據用戶實際應用選擇的可選項?？蛇x內容包括編碼器、垂向行程等選項。
|
表1編碼器選項 |
|
|
-S1 |
增量式模擬光學式編碼器，1Vpp,20μm Pitch |
|
-S2 |
增量式數字光學式編碼器，TTL,20μm Pitch |
|
-S3 |
絕對式光學式編碼器，BISS-C,20μm Pitch |
|
表 2 垂直機械行程選項 |
|
|
-10 |
垂向機械行程10mm |
|
-20 |
垂向機械行程20mm |
|
-25 |
垂向機械行程25mm |
